Pirun ngritës retraktil elektrik (CQD16-DNA) 1600 kg, 3000-9500 mm
Çmimi
Me kërkesë
Porosi e drejtpërdrejtë nga fabrika
— 16–20 javë · 40% parapagim
Porosi e drejtpërdrejtë nga fabrika
Prodhohet me porosi në impiantin e prodhuesit dhe dërgohet drejtpërdrejt — zbritja e fabrikës është përfshirë tashmë në çmimin e paraqitur.
- Prodhimi & dorëzimi: 16–20 javë
- Parapagimi me porosinë: 40%
- Shuma e mbetur: 60% përpara dërgimit ose tërheqjes
Çmimet e porosive nga fabrika nuk përfshihen në programin automatik të zbritjeve sipas vëllimit dhe paketave. Meqenëse prodhimi dhe transporti detar planifikohen disa muaj përpara, ne rezervojmë të drejtën të rregullojmë shumën e mbetur në rast ndryshimesh të konsiderueshme të kursit të këmbimit ose të kostove të transportit me kontejner përpara dërgimit — do t’ju kontaktojmë gjithmonë paraprakisht. Vetëm shitje B2B.
Porosi drejtpërdrejt nga fabrika (prodhim me porosi)
Kostoja e transportit ofertohet pas porosisë
Kushtet e dorëzimit: FCA (Incoterms 2020). Ju ose transportuesi juaj i mallrave i tërhiqni mallrat në ambientet tona; ne i ngarkojmë dhe plotësojmë deklaratën e eksportit EX-1. Shihni faqen e Dorëzimit për hollësi.
Kategoritë:
Pirunë ngritës retraktilë
Ju nevojitet një ofertë e personalizuar?
Na dërgoni kërkesat tuaja nëpërmjet formularit të ofertës — ky produkt do të plotësohet paraprakisht dhe ju mund të shtoni artikuj të tjerë në të njëjtën kërkesë.

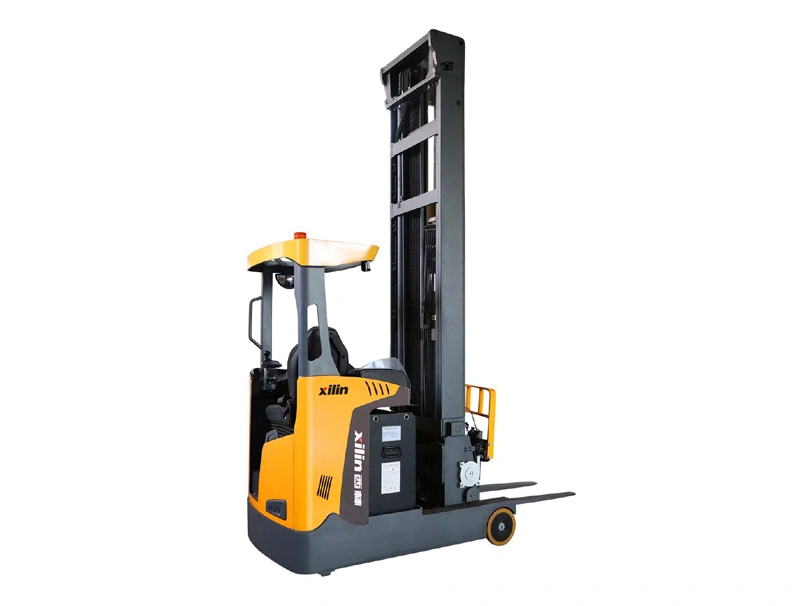

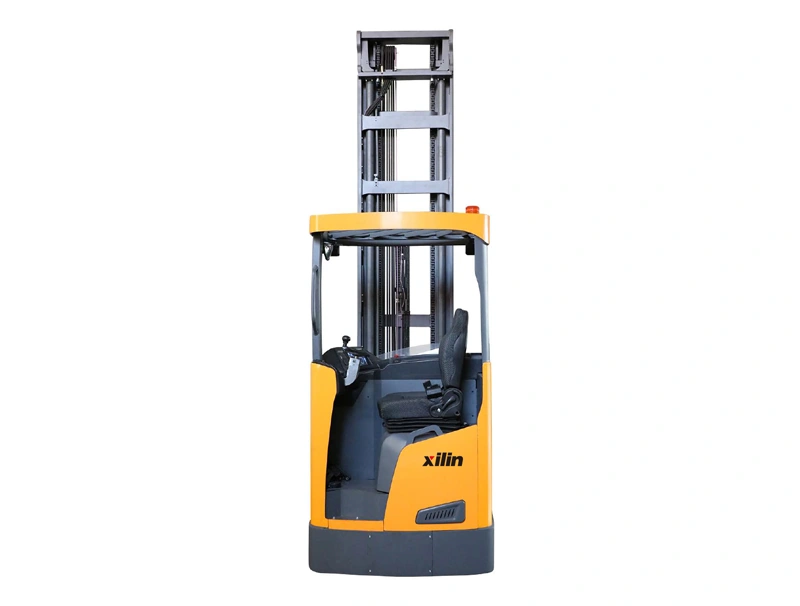

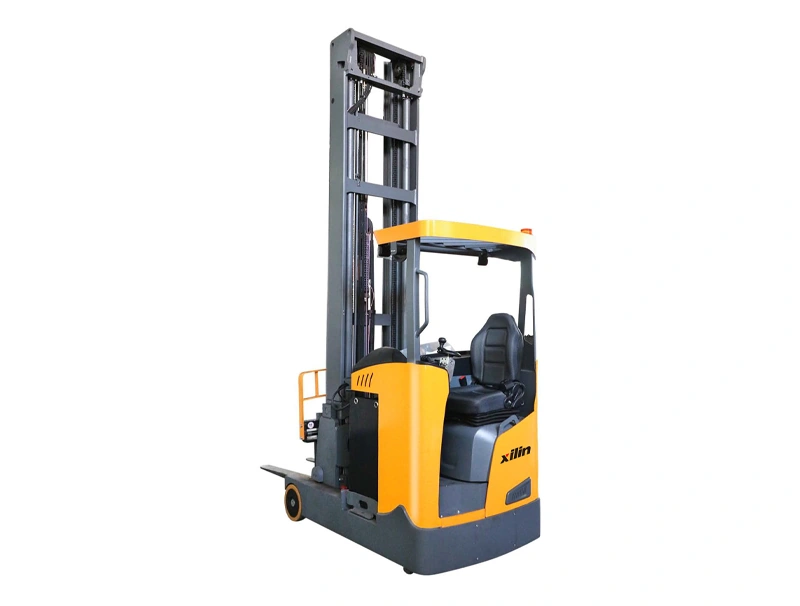

Ky pirun ngritës retraktil i serisë D është dimensionuar për sistemet e rafteve që përdoren në shumicën e magazinave: lartësi deri në rreth nëntë metra e gjysmë, korridore rreth 2,8 m dhe ngarkesa deri në 1,6 ton. Kabina me operator të ulur dhe shpejtësia e lëvizjes prej 13-14 km/h e bëjnë të përshtatshëm për korridore të gjata dhe për përpunimin e një numri të lartë paletash gjatë çdo turni.
Programi i shtyllave
- Njëmbëdhjetë opsione shtylle me lartësi ngritjeje nga 3000 deri në 9500 mm
- Ngritje e lirë deri në 2895 mm me shtyllat më të larta, për punë nën ndërkate
- Animi i shtyllës 2/4 gradë dhe distanca e shtrirjes 585 mm
Puna në korridor
- Rreze kthimi 1683 mm; korridor 2780 mm me paletë 800 x 1200 mm të pozicionuar për së gjati
- Gjerësi e përgjithshme 1260-1270 mm dhe bazë rrotash 1420 mm
- Shpejtësi ngritjeje deri në 0,45 m/s pa ngarkesë dhe shpejtësi uljeje 0,50 m/s me ngarkesë
Komandimi
- Frenë elektromagnetike shërbimi dhe aftësi ngjitjeje 10% me ose pa ngarkesë
- Mbajtëse pirunësh ISO 2328, klasa 2B; dimensionet e pirunëve 40/120/1070 mm
Çmimi dhe dorëzimi
Çmimi sipas kërkesës. Ky pirun ngritës prodhohet sipas porosisë në fabrikën e furnizuesit tonë, me afat tipik furnizimi prej 16 deri në 20 javësh nga konfirmimi i porosisë. Na kontaktoni për ofertën aktuale, vizatimin dimensional dhe fletën e plotë të të dhënave për konfigurimin që ju nevojitet.
Për çfarë shërben
- Stivim në lartësi të mëdha (7–13 m) në korridore të ngushta — magazina me rafte të larta.
- Mjete për korridore shumë të ngushta (VNA) për dendësi maksimale magazinimi; shumëdrejtimëshe për mallra të gjata.
Ky model
Pirun ngritës retraktil: rafte të larta; kontrolloni kapacitetin e mbetur në nivelin më të lartë dhe gjerësinë e korridorit. Opsionet e kapacitetit: 1600 kg.
Kontrolloni përpara se të zgjidhni
- Lartësia e ngritjes dhe kapaciteti i mbetur në nivelin më të lartë
- Gjerësia e korridorit (udhëzime për pirun ngritës retraktil kundrejt VNA)
- Klasa e rrafshësisë së dyshemesë
- Pozicioni i operatorit: ulur, në këmbë, me ngritje të operatorit
- Kapaciteti i baterisë për turnet
Nuk është i përshtatshëm për
- Mjedise të jashtme ose dysheme të parrafshëta
- Stivim i rastësishëm në lartësi të ulëta (specifikim i tepërt)
Përpara se të porositni Produkt sipas projektit — konfigurimi përfundimtar konfirmohet nga ekipi ynë teknik përpara porosisë.
Për të konfirmuar konfigurimin e duhur, do t'ju kërkojmë:
- Ngarkesa më e rëndë, duke përfshirë paletën, ambalazhin dhe çdo pajisje shtesë? Rregull praktik: për sigurinë dhe jetëgjatësinë e shërbimit përdorni maksimumi 80 % të kapacitetit nominal.
- Përmasat (L×W×H) e ngarkesës më të madhe dhe të ngarkesës më të rëndë? A njihet dhe a është i qendërzuar qendra e gravitetit? Qendra e ngarkesës largohet nga shtylla ndërsa ngarkesa zgjatet; kapaciteti real bie me rritjen e distancës së qendrës së ngarkesës dhe të lartësisë së ngritjes (diagrami i kapacitetit). Ngarkesat e larta e ngrenë qendrën e gravitetit.
- A është ngarkesa gjithmonë mbi një paletë EUR (me pjesë të poshtme të hapur)? Apo përdoren paleta CHEP / me pjesë të poshtme të mbyllur / plastike, arka ose mallra të vendosura drejtpërdrejt mbi pirunë? Përmasat e pjesës së poshtme të paletës? Pirunët me këmbë mbështetëse poshtë kërkojnë paletë me pjesë të poshtme të hapur. Mallrat pa paletë i ngarkojnë pirunët në pika të caktuara dhe i përkulin. Përputhshmëria me paletën është më e rëndësishme se kapaciteti.
- Deri në çfarë lartësie duhet të ngrihet ngarkesa — trari i sipërm i raftit, platforma e automjetit apo tavolina e makinës? Sa nivele raftesh ka? Kapaciteti në lartësinë maksimale është shumë më i ulët se kapaciteti nominal (kapaciteti mbetës). Klientët njohin «raftin», jo milimetrat — kërkojuni të matin trarin e sipërm.
- Kalimi më i ulët në zonën e punës (dyer, trarë, tuba, kat i ndërmjetëm, kontejner, ashensor)? Lartësia e tavanit në vendin ku kryhet stivimi? Lartësia e shtyllës së ulur duhet të kalojë nën çdo pengesë; shtylla e zgjatur duhet të përshtatet nën tavan, ndriçim dhe spërkatësit kundër zjarrit.
- Gjerësia e korridorit ndërmjet rafteve dhe gjerësia e kalimit / derës më të ngushtë? Çdo mjet ka një gjerësi korridori stivimi (Ast). Krahasoni me Ast, jo me gjerësinë e mjetit.
- Klasa e rrafshësisë së dyshemesë (DIN 15185 / EN 15620), cilësia dhe thellësia e rafteve? Në lartësi 8–13 m, disa mm pabarazi shkaktojnë lëkundje të madhe në majat e pirunëve; kapaciteti në nivelin e sipërm mund të jetë shumë më i ulët se kapaciteti nominal.
- A ka pjerrësi (rampa, terrene të pjerrëta) në zonën e punës? Sa është pjerrësia (%) dhe gjatësia (m)? Mjetet me operator në këmbë dhe ato me platformë janë projektuar për dysheme të rrafshëta; motori, frenat dhe tërheqja e rrotës lëvizëse janë dimensionuar për rampa të shkurtra e të rastësishme. Në një pjerrësi të gjatë ose të theksuar, ato mbinxehen, humbasin tërheqjen ose nuk mund ta mbajnë ngarkesën.
- Për sa kohë duhet të punojë mjeti pa ndërprerje, sa orë në ditë dhe në sa turne? Sa paleta në orë dhe çfarë distance për çdo cikël? Nga kjo përcaktohen kapaciteti i baterisë dhe klasa e mjetit. Shumica e blerësve zgjedhin specifikime të pamjaftueshme për shkak të çmimit dhe përfundojnë me një mjet që ndalon në mes të turnit.
Gabime tipike që duhen shmangur
- Në lartësi të mëdha, kapaciteti mund të jetë shumë më i ulët se ai nominal; rrafshësia e dyshemesë dhe cilësia e rafteve bëhen kritike.
Është e dobishme të keni gati: Vizatimi i rafteve · Paleta · Masa/COG · Lartësia e trarit të sipërm · Korridori (Ast) · Dyshemeja · Turnet
Atributet
| Kapaciteti i ngarkesës | 1600 kg |
|---|---|
| Lartësia e ngritjes | 3000-9500 mm (11 shtylla ngritëse) |
| Lloji i operatorit | ulur |
| Rrezja e kthimit | 1683 mm |
| Shpejtësia e lëvizjes | 13/14 km/h me ngarkesë/pa ngarkesë |
| Përmasat e pirunëve | 40/120/1070 mm |
| Distanca e shtrirjes (l4) | 585 mm |
| Gjerësia totale (b1/b2) | 1260/1270 mm |
| gjerësia e korridorit të punës, 800x1200 për së gjati (Ast) | 2780 mm |
| bateria dhe pesha | Konfirmuar në ofertë |
