Parango elektrike me zinxhir GIS GP 100–6300 kg
Duke filluar nga2.224,21 EUR
Projektuar dhe testuar sipas:
EN 14492-2
Pamje paraprake 3D
Tërhiqeni për ta rrotulluar · lëvizni rrotën e mausit për ta zmadhuar
Kthehu te katalogu
Parango elektrike me zinxhir GIS GPH Handy me dorezë komandimi manual, 100–500 kg
Çmimi
Konfiguroni më poshtë parmakun tuaj ngritës — çmimi, pesha dhe transporti përditësohen në kohë reale sipas zgjedhjeve tuaja.
Kategoritë:
Parango elektrike me zinxhir
Etiketat:
Parango elektrike,
Vinça për punishte
Çmime sipas sasisë — kurseni deri në 12%
Zbritja llogaritet automatikisht mbi nëntotalin e shportës.
| Sasia | Zbritje |
|---|---|
| 1 njësi | — |
| 2 | −3% |
| 3–4 | −5% |
| 5–9 | −8% |
| 10+ | −12% |
+3% promocion për blerje të kombinuar kur kjo porosi përfshin artikuj nga të paktën dy kategori produktesh (p.sh. një ngritës + një vinç me krah). Së bashku me çmimet sipas sasisë, kursimet totale mund të arrijnë në 15%.
Konfiguroni parmakun tuaj ngritës
Zgjidhni kapacitetin, hapësirën dhe opsionet. Çmimi, pesha dhe transporti përditësohen në kohë reale.
Hapi 0 — i detyrueshëm
Si do ta përdorni këtë ngritës?
Zgjidhni alternativën më të përafërt. Çdo klasë shërbimi ka diapazonin e vet të kapacitetit: sa më intensiv të jetë përdorimi, aq më e ulët është pesha nominale. Zgjedhja e një klase më të lehtë se përdorimi real anulon garancinë e prodhuesit dhe rrezikon dëmtimin e motorit. Nëse nuk jeni të sigurt, zgjidhni klasën më të lartë të parashikuar — ngritësin që ju nevojitet realisht.
Ruani konfigurimin tuaj
Merrni një lidhje që mund të ndahet, dërgojani PDF-në vetes me e-mail dhe ne do ta ruajmë konfigurimin në sistemin tonë. Ne e konfirmojmë adresën tuaj të e-mailit me një kod të shkurtër përpara se të dërgohet ndonjë material.
Të rivendoset konfigurimi?
Të gjitha përzgjedhjet e opsioneve (klasa e punës, kapaciteti, shpejtësia e ngritjes, karroca, opsionet…) do të kthehen në vlerat e tyre të parazgjedhura. Sasia aktuale dhe adresa e dorëzimit do të ruhen. Ky veprim nuk mund të zhbëhet.
Ju nevojitet një ofertë e personalizuar?
Na dërgoni kërkesat tuaja nëpërmjet formularit të ofertës — ky produkt do të plotësohet paraprakisht dhe ju mund të shtoni artikuj të tjerë në të njëjtën kërkesë.

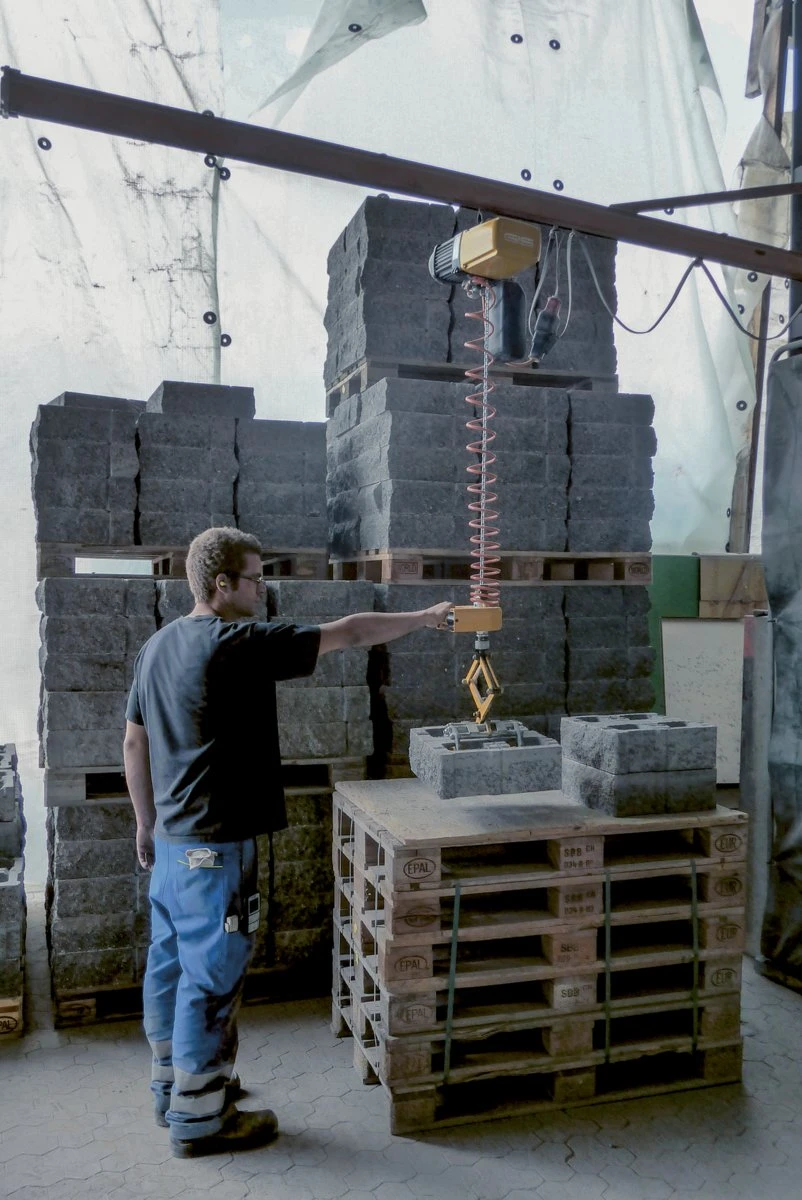

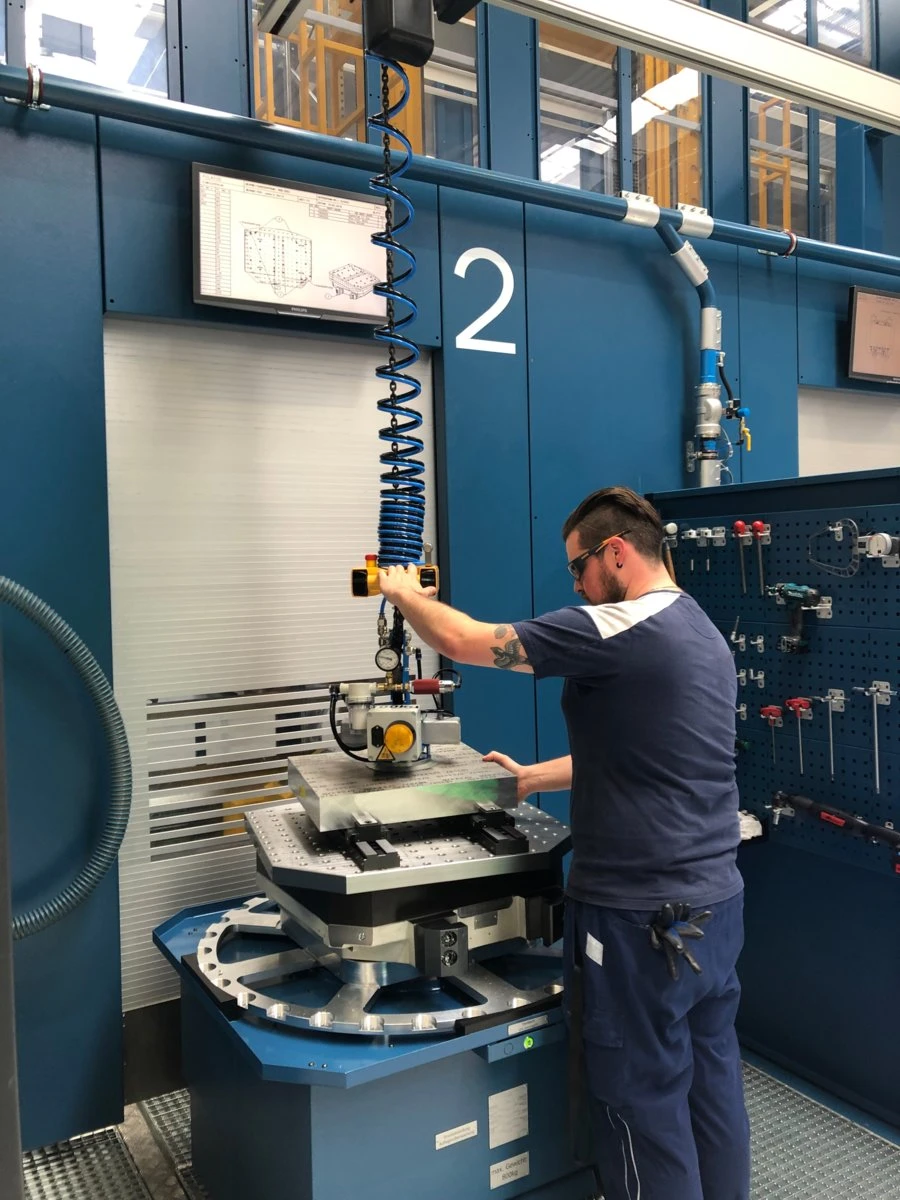

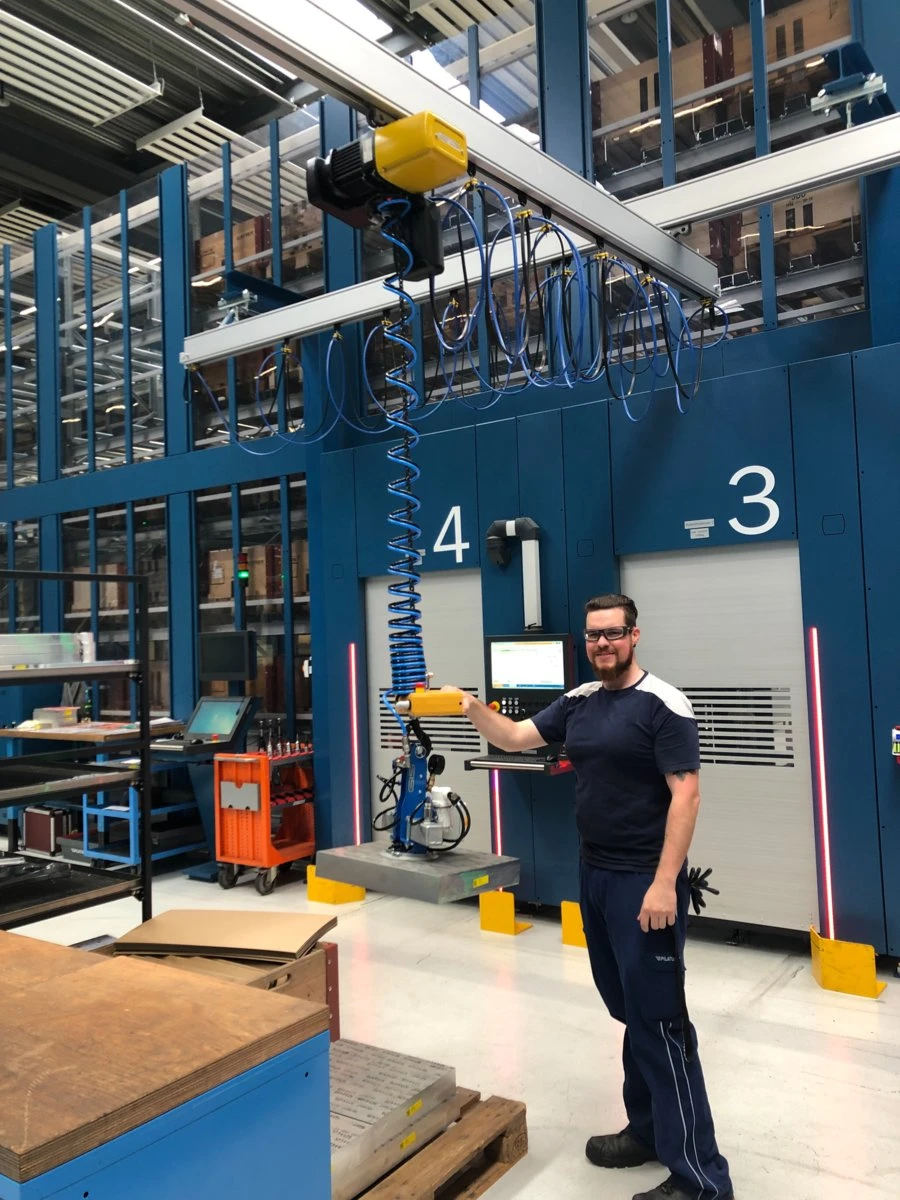

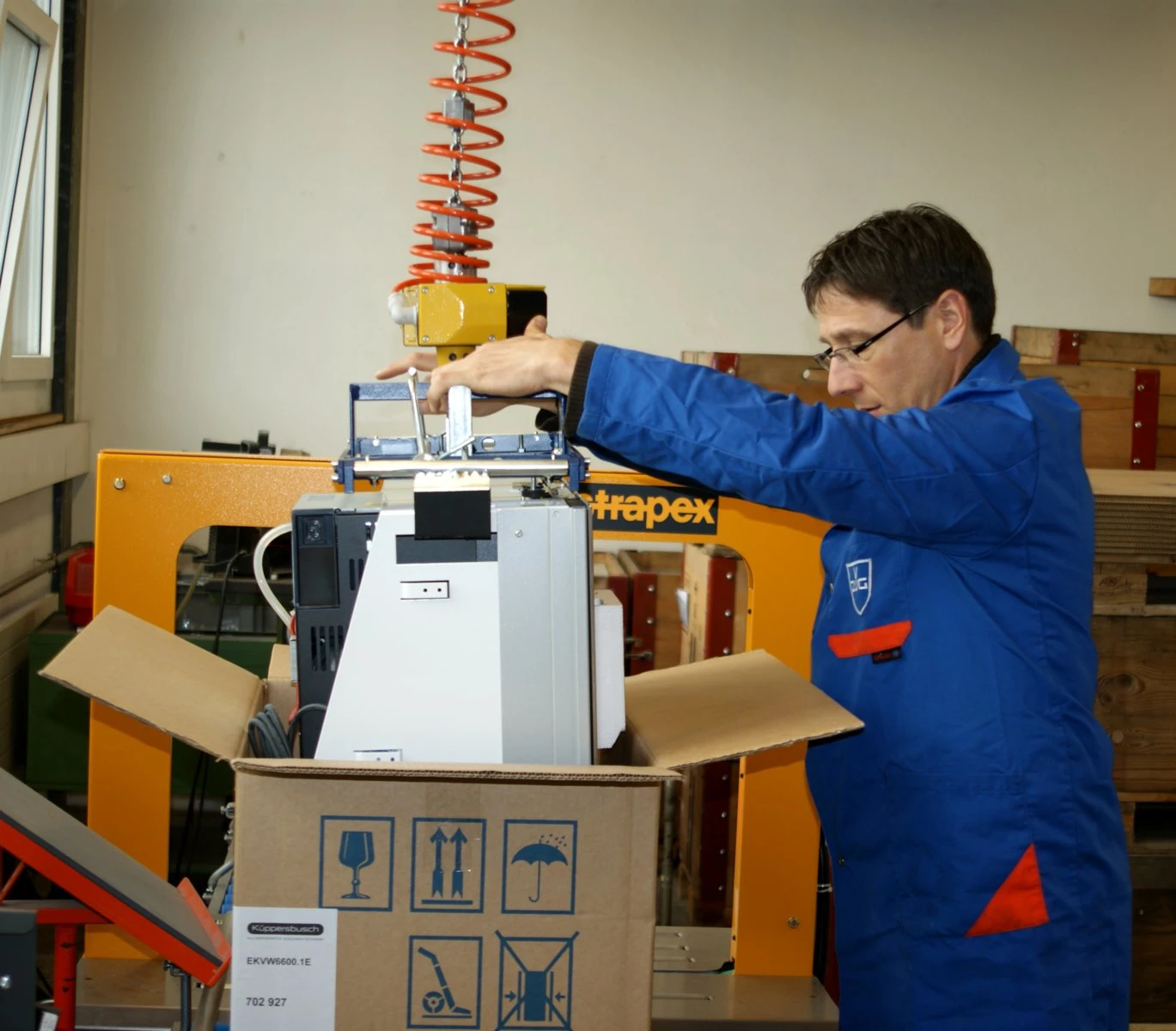

Modelet GIS Handy GPMH 250 dhe GPH 500 e kanë dorezën e komandimit të montuar drejtpërdrejt në degën mbajtëse të zinxhirit. Operatori drejton mallin që transportohet dhe komandon parangon me një dorë, duke mundësuar manipulim të shpejtë dhe të saktë në vendin e punës. Meqenëse doreza ndodhet në skajin e zinxhirit, nuk nevojitet element shtesë për lehtësimin e sforcimit dhe zinxhiri mund të drejtohet me saktësi.
Karakteristikat kryesore
- Doreza e komandimit është fiksuar në skajin e zinxhirit: operatori drejton ngarkesën dhe komandon ngritjen me NJË dorë; nuk nevojitet komandë e varur ose kabllo komandimi
- E përshtatshme për operatorë mëngjarashë dhe djathtakë; spiralja e komandimit kthehet gjithmonë në pozicionin fillestar
- GPMH 250: bazuar në parangon kompakte GPM 250, me kapacitet deri në 250 kg, lartësi standarde ngritjeje 3 m dhe peshë vetjake vetëm 19 kg
- GPH 500: bazuar në GP 500, me kapacitet deri në 500 kg, lartësi standarde ngritjeje 4 m, peshë vetjake 25 kg dhe klasë pune të kataloguar deri në A7/M7 për funksionim me 3 turne
- Profilet e shpejtësisë: NF me dy shpejtësi 8/2 m/min si standard dhe SF me shpejtësi të lartë 16/4 m/min në gjysmën e kapacitetit; GPH 500 ofrohet gjithashtu me një shpejtësi N prej 8 m/min ose me shpejtësi të ulët NL prej 4 m/min
- Fiksim i shpejtë i ngarkesave: grep ngarkese fiks, grep ngarkese rrotullues për GPH 500 ose lidhës me bulon me filetim M12 për pajisje të personalizuara të varjes së ngarkesës
- Çelësi opsional për zinxhir të liruar në GPH 500 e ndalon parangon nëse zinxhiri humbet tendosjen
- Shkalla e mbrojtjes IP65, klasa e izolimit F dhe grep ngarkese sipas DIN 15401; furnizim trefazor 3 × 400 V ose 3 × 230 V
- Versionet GPH 500 me nisje të butë nëpërmjet konvertuesit të frekuencës (FU) dhe modeli teleskopik Handy GPHT 500 për ngarkesa jashtëqendrore ofrohen sipas kërkesës
- Në përputhje me Direktivën e Makinerive 2006/42/EC
Përmbledhje teknike
- Modeli / SKU: GIS-GPH (GPMH 250 / GPH 500)
- Familja e produktit: Parango elektrike me zinxhir
- Kapaciteti i ngarkesës: 100–500 kg
- Lartësia e ngritjes: 3 m për GPMH 250 / 4 m për GPH 500, e përcaktuar nga kompleti Handy
- Shpejtësia e ngritjes: 8/2 m/min (NF) ose 16/4 m/min (SF); GPH 500 gjithashtu 8 m/min (N) ose 4 m/min (NL)
- Klasa e punës: A5/M5–A6/M6 për GPMH 250 dhe deri në A7/M7 për GPH 500
- Furnizimi elektrik: 3 × 400 V / 3 × 230 V, 50 Hz
- Shkalla e mbrojtjes: IP65
- Përdorimi tipik: vende pune montimi, furnizim makinerish, linja paketimi dhe pozicionim i saktë i pjesëve të punës me një dorë
Konfiguroni online kapacitetin, lartësinë e ngritjes sipas modelit, klasën e punës, profilin e shpejtësisë dhe pajisjen kapëse të ngarkesës, më pas shtojeni parangon në shportë ose në listën e ofertës. Çdo konfigurim çmimohet sipas listës aktuale të çmimeve të fabrikës GIS.
Specifikimet
| Modeli | Kapaciteti (klasa e punës) | Shpejtësia e ngritjes, 50 Hz | Lartësia e ngritjes | Pesha vetjake |
|---|---|---|---|---|
| GPMH 250/1NF3 | 250 kg @ M5 / 200 kg @ M6 | 8/2 m/min | 3 m | 19 kg |
| GPMH 250/1SF3 | 125 kg @ M5 / 100 kg @ M6 | 16/4 m/min | 3 m | 19 kg |
| GPH 500/1N4 | 500 kg @ M5 / 320 kg @ M7 | 8 m/min | 4 m | 25 kg |
| GPH 500/1NF4 | 500 kg @ M5 / 320 kg @ M7 | 8/2 m/min | 4 m | 25 kg |
| GPH 500/1SF4 | 250 kg @ M5 / 160 kg @ M7 | 16/4 m/min | 4 m | 25 kg |
Një degë zinxhiri dhe vetëm furnizim trefazor. Lartësia e ngritjes përcaktohet nga kompleti Handy, me dorezën në skajin e zinxhirit. Pajisjet kapëse të ngarkesës: grep fiks, grep rrotullues për GPH 500 dhe bulona me filetim M12 me lidhës 9210.4009.4. Versionet GPH 500 FU me nisje të butë dhe modeli teleskopik GPHT 500 për ngarkesa jashtëqendrore deri në 150 Nm ofrohen sipas kërkesës. Vlerat bazohen në fletët teknike 9500.9211.5 / 9511.9206.5 dhe në manualin e modeleve speciale 9500.9004.1.
Për çfarë shërben
- Parango elektrike për ngritje të përsëritura në vende pune, në vinça me krah/vinça portal dhe monoshina.
- Linja prodhimi, montim dhe mirëmbajtje me cikle të shpeshta.
- Integrim në konstruksionin e makinerive.
Kontrolloni përpara se të zgjidhni
- WLL dhe klasa e regjimit të punës për ritmin real të cikleve
- Lartësia e ngritjes dhe rruga e grepit
- Shpejtësia dhe dy shpejtësi për pozicionim të imët
- Karroca (manuale/elektrike) dhe profili i trarit
- Tensioni dhe komandimi (tastierë e varur me tension të ulët 42 V, radio)
- Mjedisi: pluhur, lagështi, temperaturë
Nuk është i përshtatshëm për
- Paleta në dysheme
- Atmosfera shpërthyese — përdorni parango pneumatike ATEX
- Përdorim në ambient të jashtëm pa klasë mbrojtjeje
Përpara se të porositni Verifikim teknik — përpara porosisë, konfirmojmë me ju disa parametra dhe përputhshmërinë.
Për të konfirmuar konfigurimin e duhur, do t'ju kërkojmë:
- Cila është ngarkesa më e rëndë dhe sa shpesh ngrihet në orë / në ditë? Klasa e regjimit të punës (FEM/ISO) duhet të përputhet me shpeshtësinë e cikleve, përndryshe parangoja mbinxehet dhe konsumohet shpejt. Vetëm WLL nuk e përcakton kurrë modelin.
- Cila është lartësia e ngritjes (rruga e grepit) dhe hapësira vertikale e disponueshme ndërmjet trarit/grepit dhe ngarkesës? Gjatësia e zinxhirit duhet të mbulojë rrugën e grepit; lartësia e parangos + karrocës + grepit duhet të përshtatet brenda hapësirës vertikale, e matur për të gjithë ansamblin.
- A ka një pikë pezullimi të certifikuar: trar, vinç me krah, vinç portal, trase? Profili i trarit (IPE/HEA/HEB) dhe gjerësia/trashësia e fllanxhës? Pa një pikë pezullimi, parangoja nuk mund të përdoret; karroca duhet të përshtatet me fllanxhën dhe trari duhet të mbajë ngarkesën.
- Furnizimi i disponueshëm: 3×400 V, 230 V, frekuenca; apo ajër i kompresuar (presioni dhe prurja te parangoja)? Përcakton zgjedhjen elektrike kundrejt asaj pneumatike; furnizimi njëfazor kufizon kapacitetin; presioni te kompresori nuk është presioni te parangoja.
Gabime tipike që duhen shmangur
- Mos zgjidhni kurrë vetëm sipas WLL — cikli i punës, lartësia e lirë, furnizimi me energji elektrike dhe gjeometria e trarit zakonisht përcaktojnë modelin.
- Tërheqja anësore nuk lejohet, përveçse kur pajisja është projektuar shprehimisht për të.
Është e dobishme të keni gati: Masa/COG · Trajektorja e grepit · Ciklet në orë, orët në ditë · Profili i trarit dhe gjerësia e fllanxhës · Tensioni · Fotoja e vendndodhjes
Atributet
| Kapaciteti i ngarkesës | 100–500 kg |
|---|---|
| Lartësia e ngritjes | 3 m (GPMH 250), 4 m (GPH 500) |
| Shpejtësia e ngritjes | deri në 16/4 m/min (SF) |
| Klasa e punës (ISO/FEM) | M5–M7 (A5–A7) |
| Klasa e mbrojtjes | IP65 |
| Marka | GIS |
| Përputhshmëria | Direktiva e makinerive: 2006/42/EC |
| Modeli GIS | GPH / GPMH (Handy) |
| Modeli | Kapaciteti (klasa e punës) | Shpejtësia e ngritjes 50 Hz | Lartësia e ngritjes | Pesha vetjake |
|---|---|---|---|---|
| GPMH 250/1NF3 | 250 kg @ M5 / 200 kg @ M6 | 8/2 m/min | 3 m | 19 kg |
| GPMH 250/1SF3 | 125 kg @ M5 / 100 kg @ M6 | 16/4 m/min | 3 m | 19 kg |
| GPH 500/1N4 | 500 kg @ M5 / 320 kg @ M7 | 8 m/min | 4 m | 25 kg |
| GPH 500/1NF4 | 500 kg @ M5 / 320 kg @ M7 | 8/2 m/min | 4 m | 25 kg |
| GPH 500/1SF4 | 250 kg @ M5 / 160 kg @ M7 | 16/4 m/min | 4 m | 25 kg |
Një degë zinxhiri, vetëm me furnizim 3-fazor. Lartësia e ngritjes përcaktohet nga kompleti Handy (doreza në skajin e zinxhirit). Elementet e kapjes së ngarkesës: grep fiks, grep rrotullues (GPH 500), bulona me filetim M12 (lidhësi 9210.4009.4). Versionet GPH 500 FU me nisje të butë dhe modeli teleskopik GPHT 500 për ngarkesa ekscentrike (max. 150 Nm) ofrohen sipas kërkesës. Vlerat janë sipas fletëve teknike 9500.9211.5 / 9511.9206.5 dhe manualit të modeleve speciale 9500.9004.1.
