Parango elektrike me zinxhir GIS GPFU me inverter frekuence
Projektuar dhe testuar sipas: EN 14492-2
Pamje paraprake 3D Tërhiqeni për ta rrotulluar · lëvizni rrotën e mausit për ta zmadhuar
Kthehu te katalogu

GIS GPFU Parango Elektrike me Zinxhir dhe Inverter Frekuence 100–2500 kg

Rrënja e SKU-së: GIS-GPFU | Tregu: AL | Lokalizimi: sq
Çmimi Konfiguroni më poshtë parmakun tuaj ngritës — çmimi, pesha dhe transporti përditësohen në kohë reale sipas zgjedhjeve tuaja.
Broshurë Fletëpalosje Pyetësor Udhëzime për përdorim Deklarata CE Vizatim GPFU Pjesë këmbimi
Kategoritë: Parango elektrike me zinxhir
Etiketat: Parango elektrike, Vinça për punishte
Çmime sipas sasisë — kurseni deri në 12% Zbritja llogaritet automatikisht mbi nëntotalin e shportës.
SasiaZbritje
1 njësi —
2 −3%
3–4 −5%
5–9 −8%
10+ −12%

+3% promocion për blerje të kombinuar kur kjo porosi përfshin artikuj nga të paktën dy kategori produktesh (p.sh. një ngritës + një vinç me krah). Së bashku me çmimet sipas sasisë, kursimet totale mund të arrijnë në 15%.

Konfiguroni parmakun tuaj ngritës

Zgjidhni kapacitetin, hapësirën dhe opsionet. Çmimi, pesha dhe transporti përditësohen në kohë reale.

Hapi 0 — i detyrueshëm

Si do ta përdorni këtë ngritës?

Zgjidhni alternativën më të përafërt. Çdo klasë shërbimi ka diapazonin e vet të kapacitetit: sa më intensiv të jetë përdorimi, aq më e ulët është pesha nominale. Zgjedhja e një klase më të lehtë se përdorimi real anulon garancinë e prodhuesit dhe rrezikon dëmtimin e motorit. Nëse nuk jeni të sigurt, zgjidhni klasën më të lartë të parashikuar — ngritësin që ju nevojitet realisht.

1 Kapaciteti ngritës — kg
2 Lartësia e ngritjes — m
3 Furnizimi me energji elektrike

Parangot GPFU prodhohen vetëm për rrjete trefazore (inverteri kërkon furnizim trefazor) — 3 × 400 V është standardi i repartit. Versionet njëfazore nuk ofrohen me inverter frekuence.

4 Shpejtësia e ngritjes

Inverteri i integruar i frekuencës (15–87 Hz) siguron nisje të butë dhe kontroll të vazhdueshëm të shpejtësisë me dy nivele nga komanduesi varës standard. N arrin 9.6 m/min me 1 degë; NL përgjysmon shpejtësitë për pozicionim më të imët. Konfigurimet me 2 degë dyfishojnë kapacitetin dhe përgjysmojnë shpejtësinë. Rampat e përshpejtimit dhe shpejtësitë mund të rregullohen në fabrikë.

5 Karrocë pezullimi (GHF / GMF)

Karrocë varëse opsionale GIS për lëvizjen e parangos përgjatë një trari I. GHF është manuale (me shtytje me dorë); GMF është e motorizuar. Kur shtohet një karrocë, parangoja duhet të montohet me bulon me sy (rregull teknik GIS), ndaj opsioni i varjes me grep nuk është më i disponueshëm. Çmimet e GMF së motorizuar përfshijnë kabllon e detyrueshme të lidhjes GMF-GP (CHF 21).

6 Gjerësia e fllanxhës (gjerësia e trarit)

Gjerësia e fllanxhës së trarit I / shinës njëtrare mbi të cilën lëviz karroca. Diapazonet standard dorëzohen nga fabrika pa shtesë çmimi; trarët më të gjerë mund të kenë tarifë shtesë për bulonat mbështetës ose pajisjen e kundërpeshës. Matni në milimetra fllanxhën (skajin e sipërm horizontal) të trarit tuaj.

7 Pezullim

Varësja me bulon me sy është montimi fiks standard. Varësja me grep mundëson kalimin e parangos nga një karrocë në tjetrën pa rilidhje elektrike.

8 Kovë / enë për zinxhirin

Ena e zinxhirit mbledh pjesën e lirë të zinxhirit gjatë lëvizjes së ngritjes. Versioni plastik është më ekonomik; qeset tekstile mbajnë më shumë zinxhir, ndërsa versionet MF (kornizë prej llamarine) zvogëlojnë lartësinë konstruktive për instalime me hapësirë të kufizuar mbi parango.

9 Çelës fundor me ingranazhe

Ndërprerësi fundor standard me ingranazhe përfshihet për modelet trefazore. Ndalimi i dyfishtë i emergjencës shton një ndërprerje të dytë rezervë. Kufizuesit fundorë të jashtëm kërkohen për instalime me lartësi të madhe dhe funksionojnë vetëm me enë tekstile për zinxhirin.

10 Tensioni / certifikimi

Tensionet standarde të BE-së përfshihen. Tensioni i posaçëm mbulon pështjelljet jostandarde të motorit. Versioni CSA/CUS shton certifikimet për Amerikën e Veriut (vetëm 60 Hz).

11 Çelës komandimi / komandues varës

Variantet premium të panelit të komandimit i shtohen panelit standard të komandimit të varur; gjatësia konkrete e kabllos së komandimit zgjidhet në hapin vijues. Kur zgjidhet një karrocë e motorizuar GMF, paneli i komandimit është automatikisht me 4 butona + ES (rregull teknik GIS).

12 Gjatësia e kabllos së komandimit

Kablloja standarde e përshtatur me lartësinë e ngritjes ka gjatësinë e katalogut GIS (me 2 butona: lartësia e ngritjes − 1.2 m; me 4 butona: lartësia e ngritjes − 1 m). Lëvizni rrëshqitësin ose shkruani një vlerë nga 2 deri në 60 m nëse ju nevojitet një gjatësi tjetër (p.sh. instalime me shumë nivele). Çmimet sipas niveleve të katalogut zbatohen kur gjatësia juaj përputhet me standardin për një lartësi ngritjeje prej 3 / 4 / 5 / 6 / 7 / 8 / 10 / 12 / 15 / 20 m; përndryshe, faturohet kompleti bazë + çmimi për metër.

13 Grep sigurie për ngarkesën

Zëvendëson grepin standard të ngarkesës me një grep sigurie (kapëse plus faktor më i lartë sigurie). Kërkohet në disa kantiere ndërtimi dhe ambiente të industrisë së argëtimit.

14 Frena e dytë

Shton një frenë rezervë për siguri shtesë në aplikimet e ngritjes (industria e argëtimit, ngritja e personave).

15 Mbrojtje termike

Mbrojtje termike e motorit. Klixon është një çelës bimetalik që hap fizikisht qarkun e komandimit në temperaturën e ndërprerjes; PTC është një termistor që sinjalizon (varianti pa shkyçje) ose fik motorin (varianti me shkyçje) nëpërmjet një releje. Këto janë qarqe alternative — zgjidhni njërin.

16 Numërues i të dhënave të funksionimit

Regjistron orët / ciklet e punës për mirëmbajtje parashikuese. Kërkon tension komandimi 42 V (modelet standarde 3-Ph).

17 Ndalim në rast lirimi të zinxhirit

Ndalon parangon nëse zinxhiri lirohet (defekt i mbështetjes së ngarkesës). Kërkohet për disa aplikime për ngritjen e personave / në teatër.

18 Telekomandë radio sigurie

Komandë varëse pa tela me 2 butona dhe ndalim emergjence. 42 V është standardi për parangot 3-Ph, ndërsa 24 V për komandimin special me tension të ulët. Çelësi përzgjedhës mundëson që një komandë varëse të operojë disa parango.

Ju nevojitet një ofertë e personalizuar?

Na dërgoni kërkesat tuaja nëpërmjet formularit të ofertës — ky produkt do të plotësohet paraprakisht dhe ju mund të shtoni artikuj të tjerë në të njëjtën kërkesë.

Kërkoni ofertë

GIS GPFU është varianti me inverter frekuence i parangove elektrike me zinxhir të provuara GIS GP. Ndërsa një parango standarde kalon ndërmjet dy shpejtësive fikse, GPFU përshpejton dhe ngadalëson pa shkallë — zgjidhje ideale kur kërkohet numër i lartë ciklesh, pozicionim i saktë ose trajtim i butë i ngarkesave delikate.

Karakteristikat kryesore

  • Inverter frekuence i integruar (2,2 kW në kornizat GP 250/500 FU dhe 3,7 kW në GP 1000 FU), i cili komandon një stator me katër pole — të dyja nivelet e shpejtësisë krijohen elektronikisht (15–87 Hz)
  • Nisje dhe ndalim i butë: redukton ngarkesën mbi materialin e ngritur, zinxhirin dhe strukturën prej çeliku; lëkundja e ngarkesës minimizohet
  • Shpejtësi ngritjeje deri në 9,6 m/min (N FU, 1 degë zinxhiri) — afërsisht 20% më e lartë në kufirin maksimal se ajo e parangove standarde me dy shpejtësi
  • Rampat e përshpejtimit dhe të dyja shpejtësitë mund të rregullohen individualisht në fabrikë ose gjatë vënies në punë
  • Projektuar për frekuenca të larta aktivizimi dhe punë me shumë turne: çdo kombinim kapaciteti dhe numri degësh zinxhiri katalogohet deri në klasën e punës A7/M7; klasifikimi ekstrem prej 200 ciklesh dhe 60% ED ofrohet sipas kërkesës
  • Filtër kundër interferencave radio — në përputhje me kërkesat EMC të EN 61000 për sektorin industrial (klasa A)
  • Komandim me butona me dy nivele nga paneli standard i varur GIS ose me telekomandë radio — nuk nevojitet trajnim i posaçëm i operatorit
  • Klasa e mbrojtjes IP65, klasa e izolimit F dhe grep ngarkese sipas DIN 15401
  • Ofrohet karrocë manuale (GHF) ose e motorizuar (GMF); vetëm furnizim elektrik trefazor
  • GP 1600 FU dhe GP 2500 FU (deri në 6300 kg, inverter 5,5 kW me rezistencë frenimi) ofrohen sipas kërkesës
  • Në përputhje me Direktivën e Makinerive 2006/42/EC

Përmbledhje teknike

  • Modeli / SKU: GIS-GPFU (GP 250 FU / GP 500 FU / GP 1000 FU)
  • Familja e produktit: Parango elektrike me zinxhir
  • Kapaciteti i ngarkesës: 100–2500 kg
  • Lartësia e ngritjes: 3–60 m
  • Shpejtësia e ngritjes: pa shkallë, deri në 9,6 m/min (1 degë zinxhiri) / 4,8 m/min (2 degë zinxhiri), 15–87 Hz
  • Klasa e punës: M3–M7 (ISO 4301-1 / FEM); diapazoni FU klasifikohet një klasë pune më rreptë se GP standard
  • Furnizimi elektrik: 3 × 400 V / 3 × 230 V, 50 Hz (vetëm trefazor)
  • Klasa e mbrojtjes: IP65

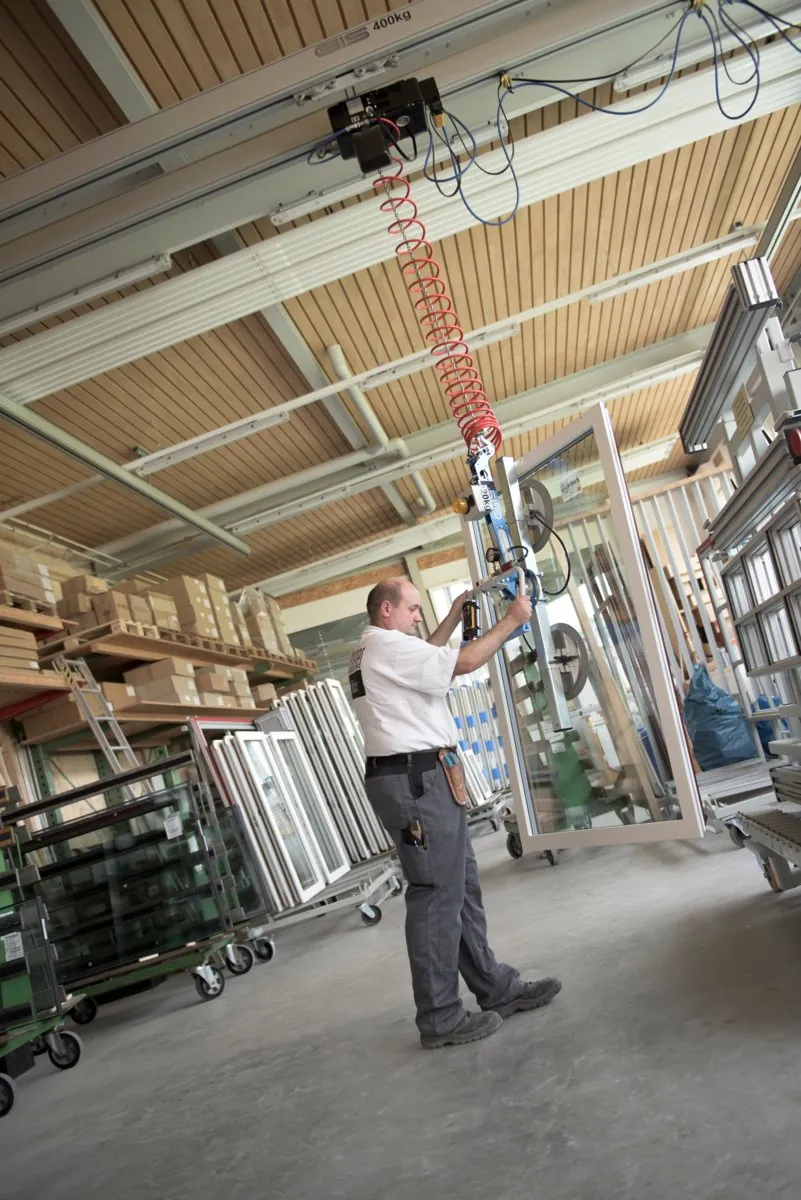

  • Përdorimi tipik: linja montimi, prodhim i automatizuar, trajtim i saktë i stampave dhe kallëpeve, trajtim i xhamit dhe ngarkesave delikate, si dhe logjistikë me shumë turne

Konfiguroni online kapacitetin, lartësinë e ngritjes, klasën e punës, profilin e shpejtësisë, karrocën dhe opsionet, më pas shtoni parangon në shportë ose në listën e kërkesës për ofertë. Çdo konfigurim çmimohet sipas listës aktuale të çmimeve të fabrikës GIS.

Specifikimet

ModeliKapaciteti (klasa e punës)Shpejtësia e ngritjes (N FU)Pesha vetjake (ngritje 3 m)
GP 250 FU — 1 degë zinxhiri320 kg @ M3 / 200 kg @ M52,4–9,6 m/min25 kg
GP 250 FU — 2 degë zinxhiri630 kg @ M3 / 400 kg @ M51,2–4,8 m/min26 kg
GP 500 FU — 1 degë zinxhiri630 kg @ M3 / 400 kg @ M52,4–9,6 m/min29 kg
GP 500 FU — 2 degë zinxhiri1250 kg @ M3 / 800 kg @ M51,2–4,8 m/min30 kg
GP 1000 FU — 1 degë zinxhiri1250 kg @ M3 / 800 kg @ M52,4–9,6 m/min66 kg
GP 1000 FU — 2 degë zinxhiri2500 kg @ M3 / 1600 kg @ M51,2–4,8 m/min70 kg

Profilet NL FU i përgjysmojnë shpejtësitë (1,2–6,9 / 0,6–3,5 m/min) për pozicionim më të imët. Diapazoni i kapacitetit FU klasifikohet një klasë pune më rreptë se parangoja standarde GP; në këmbim, çdo kombinim katalogohet deri në A7/M7. Inverteri: 2,2 kW (GP 250/500 FU) / 3,7 kW (GP 1000 FU), 15–87 Hz, me filtër kundër interferencave radio sipas EN 61000, klasa A. GP 1600/2500 FU deri në 6300 kg ofrohen sipas kërkesës. Vlerat bazohen në fletët teknike 9510.9203.5 / 9511.9208.5 / 9515.9209.5.
