Parango elektrike me zinxhir GIS GP ATEX me mbrojtje nga shpërthimi

Projektuar dhe testuar sipas: EN 14492-2

Kthehu te katalogu

Parango elektrike me zinxhir GIS GP ATEX me mbrojtje nga shpërthimi 100–6300 kg

Name: Parango elektrike me zinxhir GIS GP ATEX me mbrojtje nga shpërthimi 100–6300 kg
Brand: Delacco
SKU: GIS-GP-ATEX
Availability: InStock

Rrënja e SKU-së: GIS-GP-ATEX | Tregu: AL | Lokalizimi: sq

Çmimi Konfiguroni më poshtë parmakun tuaj ngritës — çmimi, pesha dhe transporti përditësohen në kohë reale sipas zgjedhjeve tuaja.

Broshurë Fletëpalosje Pyetësor Udhëzime për përdorim Deklarata CE Enë për zinxhirin Vizatim GP ATEX Pjesë këmbimi për GP ATEX

Kategoritë: Parango elektrike me zinxhir

Etiketat: Parango elektrike, Vinça për punishte

Çmime sipas sasisë — kurseni deri në 12% Zbritja llogaritet automatikisht mbi nëntotalin e shportës.

Sasia	Zbritje
1 unit	—
2	−3%
3–4	−5%
5–9	−8%
10+	−12%

+3% promocion për blerje të kombinuar kur kjo porosi përfshin artikuj nga të paktën dy kategori produktesh (p.sh. një ngritës + një vinç me krah). Së bashku me çmimet sipas sasisë, kursimet totale mund të arrijnë në 15%.

Konfiguroni parmakun tuaj ngritës

Zgjidhni kapacitetin, hapësirën dhe opsionet. Çmimi, pesha dhe transporti përditësohen në kohë reale.

Hapi 0 — i detyrueshëm

Si do ta përdorni këtë ngritës?

Zgjidhni alternativën më të përafërt. Çdo klasë shërbimi ka diapazonin e vet të kapacitetit: sa më intensiv të jetë përdorimi, aq më e ulët është pesha nominale. Zgjedhja e një klase më të lehtë se përdorimi real anulon garancinë e prodhuesit dhe rrezikon dëmtimin e motorit. Nëse nuk jeni të sigurt, zgjidhni klasën më të lartë të parashikuar — ngritësin që ju nevojitet realisht.

1 Kapaciteti ngritës — kg

2 Lartësia e ngritjes — m

3 Niveli i mbrojtjes ATEX

Zgjidhni variantin që përputhet me klasifikimin e zonës së objektit tuaj (direktiva 2014/34/EU, grupi II i pajisjeve, kategoria 3). Varianti GP D, i mbrojtur nga pluhuri, mbulon Zonën 22 (pluhura të ndezshëm). Varianti GP G, i mbrojtur nga gazrat, mbulon atmosferat me gaz shpërthyes të Zonës 2 dhe përfshin mbrojtjen nga pluhuri të Zonës 22 — ai kërkon furnizim me ajër të kompresuar prej 4–10 bar në vendin e instalimit. Të dy variantet përfshijnë IP65, monitorim të temperaturës Klixon, një ndërprerës fundor me ingranazhe dhe prensa kabllosh Ex.

4 Furnizimi me energji elektrike

Parangot ATEX prodhohen vetëm për rrjet trefazor — 3 × 400 V është standardi i repartit. Versionet njëfazore nuk ofrohen në ekzekutim antideflagrant.

5 Shpejtësia e ngritjes

Shpejtësia e vetme (N) është standardi i parangos prej 8 m/min. Shpejtësia e ngadaltë (NL) e përgjysmon shpejtësinë për pozicionim më të saktë. NF ofron komandim me dy shpejtësi. SF e dyfishon shpejtësinë, por e përgjysmon kapacitetin.

6 Karrocë pezullimi (GHF / GMF)

Karrocë varëse opsionale GIS për lëvizjen e parangos përgjatë një trari I. GHF është manuale (me shtytje me dorë, pa pajisje elektrike — lejohet si standard në të dy variantet ATEX). GMF është e motorizuar dhe furnizohet në të njëjtin variant ATEX (D ose G) si parangoja; në versionin për gaz, monitorimi i mbipresionit ndodhet në karrocë dhe është i përbashkët me parangon.

7 Gjerësia e fllanxhës (gjerësia e trarit)

Gjerësia e fllanxhës së trarit I / shinës njëtrare mbi të cilën lëviz karroca. Diapazonet standard dorëzohen nga fabrika pa shtesë çmimi; trarët më të gjerë mund të kenë tarifë shtesë për bulonat mbështetës ose pajisjen e kundërpeshës. Matni në milimetra fllanxhën (skajin e sipërm horizontal) të trarit tuaj.

8 Pezullim

Varësja me bulon me sy është montimi fiks standard. Varësja me grep mundëson kalimin e parangos nga një karrocë në tjetrën pa rilidhje elektrike.

9 Kovë / enë për zinxhirin

Ena e zinxhirit mbledh pjesën e lirë të zinxhirit gjatë lëvizjes së ngritjes. Versioni plastik është më ekonomik; qeset tekstile mbajnë më shumë zinxhir, ndërsa versionet MF (kornizë prej llamarine) zvogëlojnë lartësinë konstruktive për instalime me hapësirë të kufizuar mbi parango.

10 Çelës fundor me ingranazhe

Ndërprerësi fundor standard me ingranazhe përfshihet për modelet trefazore. Ndalimi i dyfishtë i emergjencës shton një ndërprerje të dytë rezervë. Kufizuesit fundorë të jashtëm kërkohen për instalime me lartësi të madhe dhe funksionojnë vetëm me enë tekstile për zinxhirin.

11 Tensioni / certifikimi

Tensionet standarde të BE-së përfshihen. Tensioni i posaçëm mbulon pështjelljet jostandarde të motorit. Versioni CSA/CUS shton certifikimet për Amerikën e Veriut (vetëm 60 Hz).

12 Çelës komandimi / komandues varës

Versioni për gaz (G) kërkon komanduesin varës të certifikuar ATEX. Për versionin për pluhur (D), komanduesi varës standard GIS IP65 është i mjaftueshëm në shumicën e zonave Zone 22 — komanduesi varës ATEX mbetet i disponueshëm si përmirësim opsional.

13 Gjatësia e kabllos së komandimit

Kablloja standarde e përshtatur me lartësinë e ngritjes ka gjatësinë e katalogut GIS (me 2 butona: lartësia e ngritjes − 1.2 m; me 4 butona: lartësia e ngritjes − 1 m). Lëvizni rrëshqitësin ose shkruani një vlerë nga 2 deri në 60 m nëse ju nevojitet një gjatësi tjetër (p.sh. instalime me shumë nivele). Çmimet sipas niveleve të katalogut zbatohen kur gjatësia juaj përputhet me standardin për një lartësi ngritjeje prej 3 / 4 / 5 / 6 / 7 / 8 / 10 / 12 / 15 / 20 m; përndryshe, faturohet kompleti bazë + çmimi për metër.

14 Grep sigurie për ngarkesën

Zëvendëson grepin standard të ngarkesës me një grep sigurie (kapëse plus faktor më i lartë sigurie). Kërkohet në disa kantiere ndërtimi dhe ambiente të industrisë së argëtimit.

15 Frena e dytë

Shton një frenë rezervë për siguri shtesë në aplikimet e ngritjes (industria e argëtimit, ngritja e personave).

16 Numërues i të dhënave të funksionimit

Regjistron orët / ciklet e punës për mirëmbajtje parashikuese. Kërkon tension komandimi 42 V (modelet standarde 3-Ph).

17 Telekomandë radio sigurie

Telekomanda e sigurisë me radio disponohet vetëm për versionin për pluhur (D) — versioni për gaz përdoret me komanduesin varës me kabllo ATEX.

Konfigurimi —

Çmimi neto —

Sasia

Çmime sipas sasisë — kurseni deri në 12 %

Sasia	Zbritje

Promocion për paketën: përfitoni 3 % zbritje shtesë kur kjo porosi kombinon artikuj nga të paktën dy kategori produktesh (p.sh. një parangkatëse + një vinç me krah).

Detajimi i çmimit

Totali neto (pa TVSH)	—

Pesha e përllogaritur —
Afati i furnizimit —
Niveli i kompletit të montimit —
Lartësia totale —

Përllogaritja e transportit

Vendi i dorëzimit

—

Vendosni më sipër shtetin e dorëzimit për të parë një vlerësim orientues të kostos së transportit.

Ju nevojitet një ofertë e personalizuar?

Na dërgoni kërkesat tuaja nëpërmjet formularit të ofertës — ky produkt do të plotësohet paraprakisht dhe ju mund të shtoni artikuj të tjerë në të njëjtën kërkesë.

Kërkoni ofertë

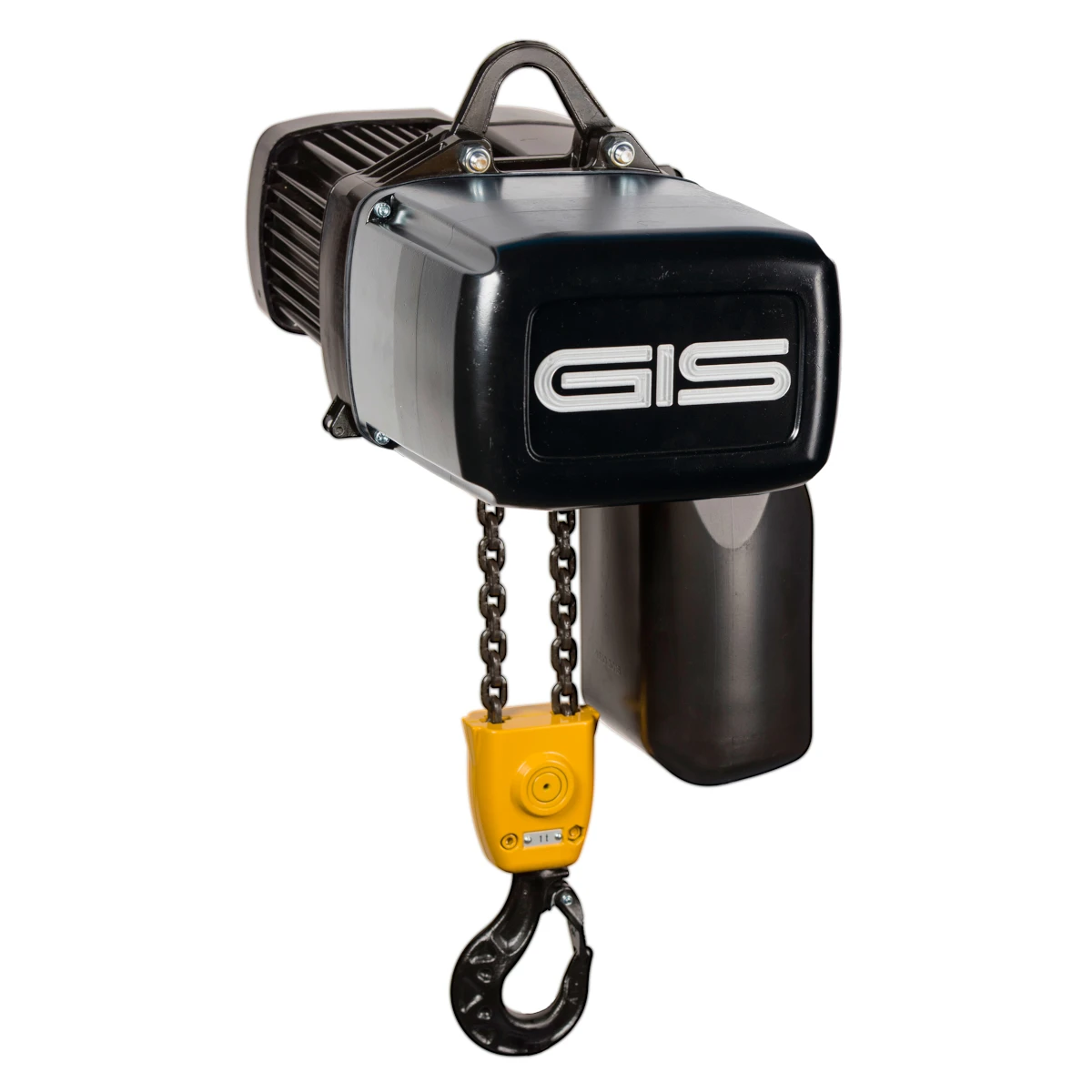

GIS GP ATEX është versioni me mbrojtje nga shpërthimi i parangove elektrike me zinxhir të provuara GIS GP, i projektuar për zona të rrezikshme sipas Direktivës 2014/34/BE. Zgjidhni modelin GP D të mbrojtur nga pluhuri për Zonën 22 (pluhura të ndezshëm) ose modelin GP G të mbrojtur nga gazi për Zonën 2 (atmosfera me gaze shpërthyese, duke përfshirë mbrojtjen nga pluhuri për Zonën 22). Çdo parango furnizohet me deklaratën KE të konformitetit, shtojcën ATEX të udhëzimeve të përdorimit dhe certifikatën e inspektimit.

Karakteristikat kryesore

E certifikuar sipas Direktivës ATEX 2014/34/BE dhe e pajisur me deklaratë KE të konformitetit — grupi II i pajisjeve, kategoria 3
GP D e mbrojtur nga pluhuri për Zonën 22: II 3D Ex tc IIIA T130 °C Dc — kasë IP65, monitorim i temperaturës Klixon, ndërprerës fundor me transmision, hyrje kabllore Ex dhe kapakë të zinj
GP G e mbrojtur nga gazi për Zonat 2 dhe 22: përfshin gjithashtu shënimin II 3G Ex pzc IIA T3 Gc — mbipresioni 0,4 bar brenda kasës pengon hyrjen e gazeve, avujve ose mjegullave; monitorimi i presionit ndërpret menjëherë tensionin e komandimit në rast të humbjes së ajrit
Versioni i mbrojtur nga gazi kërkon furnizim lokal me ajër të kompresuar 4–10 bar, me lidhje të shkëputshme për zorrë 6 mm
Gama e plotë e kapacitetit GIS GP prej 100–6300 kg, me korniza GP250 deri në GP2500, lartësi ngritjeje 3–60 m dhe klasa pune M3–M7
Karrocë manuale (GHF) ose e motorizuar (GMF) — karroca e motorizuar furnizohet me të njëjtin version ATEX si parangoja; versioni për gaz përdor monitorim të përbashkët të mbipresionit
Panel komandimi varës i certifikuar ATEX, me 2 ose 4 butona dhe ndalim emergjent; paneli standard GIS IP65 mbetet i përshtatshëm për shumë përdorime me pluhur në Zonën 22
Telekomandë radio sigurie e disponueshme për versionin e mbrojtur nga pluhuri
Opsionet: frenë e dytë, ndërprerës fundorë të jashtëm, varje me grep, numërues i të dhënave të funksionimit, tensione të posaçme dhe version CSA/CUS
Në përputhje me Direktivën e Makinerive 2006/42/KE

Përmbledhje teknike

Modeli / SKU: GIS-GP-ATEX (GP 250 D/G … GP 2500 D/G)
Familja e produktit: Parango elektrike me zinxhir
Kapaciteti i ngarkesës: 100–6300 kg
Lartësia e ngritjes: 3–60 m
Shënimi ATEX (D): II 3D Ex tc IIIA T130 °C Dc
Shënimi ATEX (G): II 3G Ex pzc IIA T3 Gc + II 3D Ex tc IIIA T130 °C Dc
Klasa e punës: M3–M7 (ISO 4301-1 / FEM)
Furnizimi elektrik: 3 × 400 V / 3 × 230 V, 50 Hz, vetëm trefazor
Klasa e mbrojtjes: IP65
Përdorime tipike: impiante kimike dhe petrokimike, reparte lyerjeje, mullinj mielli dhe silose drithi, zona me pluhur druri, impiante të ujërave të zeza dhe sisteme për trajtimin e gazit

Konfiguroni në internet kapacitetin, lartësinë e ngritjes, klasën e punës, profilin e shpejtësisë, nivelin e mbrojtjes ATEX, karrocën dhe opsionet, më pas shtojeni parangon në shportë ose në listën e ofertës. Çdo konfigurim çmimohet sipas listës aktuale të çmimeve të fabrikës GIS.

Atributet

Kapaciteti i ngarkesës	100–6300 kg
Lartësia e ngritjes	3–60 m
Ekzekutim ATEX	Version rezistent ndaj pluhurit GP D — zona 22, Ekzekutim hermetik ndaj gazit GP G — zona 2 + 22
Klasa e punës (ISO/FEM)	M3–M7 (A3–A7)
Klasa e mbrojtjes	IP65
Brand	GIS
Compliance	{"atex_directive": "2014/34/EU", "machinery_directive": "2006/42/EC"}
Gis Model	GP ATEX

Model	Capacity 1 fall (M5)	Capacity 2 falls (M5)	Lifting speed 1 / 2 falls
GP 250 D/G	250 kg	500 kg	8 / 4 m/min
GP 500 D/G	500 kg	1000 kg	8 / 4 m/min
GP 1000 D/G	1000 kg	2000 kg	8 / 4 m/min
GP 1600 D/G	1600 kg	3200 kg	4 / 2 m/min (NL)
GP 2500 D/G	2500 kg	5000 kg	4 / 2 m/min (NL)

Duty classes M3–M7 shift the rated capacity envelope exactly as on the standard GP hoist (e.g. GP 2500/2B carries 6300 kg at M4); the heavy-duty B profiles remain available on the GP 2500 frame. Dust-proof (D) execution: II 3D Ex tc IIIA T130 °C Dc. Gas-proof (G) execution adds II 3G Ex pzc IIA T3 Gc and requires 4–10 bar compressed air on site. Klixon temperature surveillance, geared limit switch, Ex cable glands and IP65 are standard on both executions.
